¿Qué es una bomba intensificadora para máquina de corte por chorro de agua?
Por Richard
June 25th, 2024
vistas 311
Una explicación completa de la bomba intensificadora de chorro de agua, también conocida como bomba de refuerzo, es un componente de una máquina de corte por chorro de agua (máquina de corte por chorro de agua a presión ultraalta) y también es un componente central.
¿Qué es una bomba intensificadora de chorro de agua? La bomba intensificadora por chorro de agua, también conocida como bomba intensificadora, es un componente de una máquina de corte por chorro de agua (máquina de corte por chorro de agua a presión ultraalta) y también es un componente central.
¿Cuál es la función de una bomba intensificadora de chorro de agua? Presurice el agua corriente del grifo y aumente la presión del agua convencional a 300-500 MP a través de una bomba intensificadora para lograr la fuerza de impacto del corte. ¿Cuál es el principio de funcionamiento de una bomba intensificadora de chorro de agua? El chorro de agua se compone básicamente de cuatro partes: un sistema de control, una bomba de aceite, un conjunto de bomba intensificadora y un dispositivo de almacenamiento de energía. La bomba de aceite es responsable de proporcionar energía e impulsa la bomba intensificadora para realizar un movimiento ininterrumpido del pistón a través de presión hidráulica. El pistón se afloja y se aprieta y, cuando se afloja, almacena agua de forma natural y se llena automáticamente con agua del grifo. Luego, el vástago del pistón se aprieta mediante presión hidráulica, de modo que el agua natural del interior se aprieta para formar una presión ultraalta, y el agua a presión ultraalta finalmente se forma a través de la característica de que la válvula de retención no puede regresar, y luego el Un chorro de agua a alta presión fluye hacia el cabezal de corte y finalmente se corta el material. Según los diferentes materiales que se corten, la alta presión utilizada también se puede establecer en diferentes valores. ¿Clasificación de la bomba intensificadora de chorro de agua? Según la potencia de la bomba intensificadora, se puede dividir en tipo de válvula de control hidráulica y tipo de válvula de control eléctrica. ¿De qué accesorios consta la Bomba Intensificadora de chorro de agua?

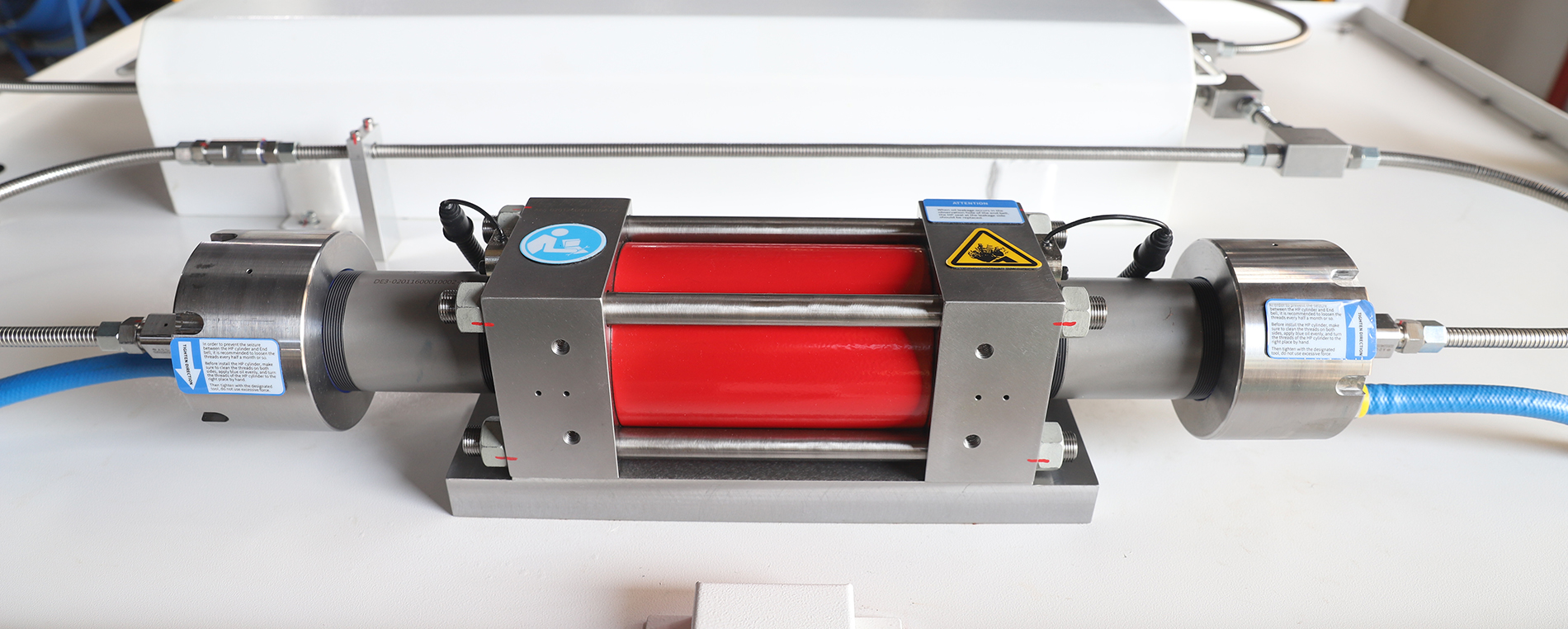

1 cilindro ----- El pistón se instala en el interior y las tapas de los extremos del cilindro se instalan en ambos extremos. Se aprieta mediante la varilla de tracción. El aceite hidráulico ingresa al cilindro a través del orificio de aceite de la tapa del extremo del cilindro, de modo que el pistón se mueve hacia adelante y hacia atrás dentro del cilindro. 2 Pistón ----- El pistón está conectado al vástago del émbolo en ambos lados y fijado por el casquillo. Está instalado dentro del cilindro y se mueve hacia adelante y hacia atrás en el cilindro. La potencia de trabajo del pistón proviene del aceite hidráulico que entra y sale del cilindro. 3 Placa de circuito de aceite ----- La placa de circuito de aceite está instalada en la superficie del orificio de aceite de la tapa del extremo del cilindro y la válvula de inversión electromagnética está instalada en el otro lado. El puerto del tubo de aceite está conectado a la bomba de aceite a través del tubo de aceite. 4 Válvula de inversión electromagnética ----- La válvula de inversión electromagnética es un componente de control de dirección para que el aceite hidráulico entre y salga del cilindro a través de la placa de circuito de aceite. Su control del movimiento alternativo izquierdo y derecho del pistón juega un papel muy crítico en el impulso de la bomba intensificadora. 5 Conjunto de mantenimiento de alta presión ----- Consta de 4 piezas de anillos de alta presión, juntas tóricas y anillos de aleación. Está instalado dentro del cuerpo del cilindro de alta presión. El anillo interior cubre el vástago del émbolo y actúa como sello de agua de alta presión. 6 Conjunto de sello de aceite de baja presión ----- Es un kit de instalación compuesto por múltiples anillos de sellado. Se instala en múltiples orificios de aceite y superficies de contacto de varias piezas en la tapa del extremo del cilindro para garantizar que el aceite hidráulico no tenga fugas. 7 Tapa del extremo del cilindro ----- La tapa del extremo del cilindro se instala en ambos extremos del cilindro a través de cuatro juegos de tirantes. Cada orificio de aceite está equipado con un anillo de sellado de baja presión. Los orificios de entrada y salida de aceite están equipados con una placa de circuito de aceite y el vástago del émbolo pasa a través de su orificio central. 8 Conjunto de inducción de inversión ----- Consiste en una varilla de empuje de inversión, un resorte de inversión, un sensor, etc. Se instala desde la entrada exterior hasta el orificio de ejecución de inversión en la tapa del extremo del cilindro y se fija mediante un asiento de fijación. 9 Tirante de la tapa del extremo del cilindro ----- El tirante se inserta en los orificios redondos en las esquinas de las tapas del extremo del cilindro en ambos lados, y las tuercas en ambos lados se tuercen para apretar las tapas del extremo del cilindro y hacerlas firmemente. combinado con el cilindro. 10 Vástago del émbolo ----- El lado con mayor diámetro se instala en la ranura del pistón. Una vez insertado el casquillo, se utiliza el anillo de seguridad para sujetar la ranura interior del pistón e instalarlo de forma estable. Se mueve en el cuerpo del cilindro de alta presión y hace contacto con el sello de alta presión. Se requiere que el acabado del producto sea alto. 12 Cuerpo del cilindro de alta presión ----- El cuerpo del cilindro de alta presión es la fuente de agua a alta presión. Cuanto mayor sea la presión generada, mayor será la presión del cuerpo del cilindro de alta presión y mayores serán los requisitos de material para el cuerpo del cilindro de alta presión. El cuerpo del cilindro de alta presión está instalado en el lado de la tapa del extremo del cilindro que mira hacia afuera. 13 Manguito interior del cilindro de alta presión ----- El manguito interior del cilindro de alta presión se instala en el cuerpo del cilindro de alta presión antes de instalar el conjunto del sello de alta presión, lo que desempeña un papel en la estabilización de los grupos de sello de alta presión. ambos lados se muevan. 14 Cuerpo de la válvula de retención ----- El cuerpo de la válvula de retención es una parte importante que transporta agua a baja presión al cuerpo del cilindro de alta presión y empuja el agua a alta presión hacia la válvula unidireccional y la tubería de alta presión. El kit de reparación de baja presión se instala en el cuerpo de la válvula de retención y se ajusta firmemente al cilindro de alta presión a través de la tapa del extremo del cilindro de alta presión. 15 Cuerpo de la válvula de retención ----- El cuerpo de la válvula de retención está equipado con un resorte de alta presión y un núcleo de válvula de alta presión, que están conectados detrás del cuerpo de la válvula de retención. El agua a alta presión se transfiere a la tubería de alta presión después de empujar el núcleo de la válvula de alta presión. La conexión entre el cuerpo de la válvula de retención y la tubería de alta presión es una conexión de sujeción a través de un manguito roscado de compresión. 16 Tapa del extremo del cilindro de alta presión ----- Hay un orificio de entrada de agua de baja presión en la tapa del extremo del cilindro de alta presión y el cuerpo de la válvula de retención está conectado a un lado del cuerpo del cilindro de alta presión. Después de conectar la tubería de agua, el agua a baja presión ingresa al cuerpo de la válvula de retención desde la tapa del extremo del cilindro de alta presión y luego ingresa al cuerpo del cilindro de alta presión. 17 Conjunto de reparación de la válvula de retención ----- Consta de un núcleo de válvula de alta presión, una almohadilla de válvula, un resorte, un disco de válvula de baja presión, una tapa de válvula, tornillos y una junta tórica, de modo que la alta presión El agua a presión y el agua a baja presión pueden fluir en una dirección en el cuerpo de la válvula de retención y en el cuerpo de la válvula de retención. FedJet Consejo: debido a las diferencias entre las marcas de sobrealimentadores de chorro de agua, habrá algunas inconsistencias en los accesorios. Consulte la lista de accesorios de cada marca. Si tiene alguna pregunta, puede consultar a Haoru Waterjet. Se proporciona consulta gratuita. ¿Mantenimiento y mantenimiento de sobrealimentadores de chorro de agua? 1. Al conectar la tubería de alta presión, para evitar fugas de agua de la tubería de alta presión, un extremo de la rosca de la tubería de alta presión debe estar más alto que los tres dientes de la junta. 2. Se debe aplicar aceite lubricante al anillo de sellado del sobrealimentador para reducir la fricción y la resistencia, a fin de que funcione de manera estable durante mucho tiempo. 3. Se recomienda aflojar las roscas en la conexión entre el cilindro de alta presión y la culata de baja presión cada dos o tres días para evitar que la conexión entre el cilindro de alta presión y la culata de baja presión sea demasiado ajustado. La máquina de corte por chorro de agua tiene buena flexibilidad y puede cortar piezas de cualquier forma en cualquier momento. Especialmente cuando el material es más grueso y la dureza es mayor, el proceso de punzonado y corte será difícil o imposible de lograr, y el método de corte con agua es más ideal. 4. Después de operar y controlar correctamente el chorro de agua, se debe utilizar la presión adecuada para dividir el objeto. Esto no sólo reducirá la eficiencia del trabajo, sino que también aumentará considerablemente la vida útil de los accesorios. 5. Si hay una falla de la que el operador no está seguro, no lo desmonte ni repare sin autorización. Se debe brindar retroalimentación a los fabricantes profesionales de accesorios para chorro de agua, como Fedjet, que cuenta con ingenieros de mantenimiento profesionales para analizar la falla y luego guiar la reparación. Gracias por leer. Todos los puntos de conocimiento sobre las bombas intensificadoras de chorro de agua se explican aquí. Si tiene alguna pregunta, no dude en llamarnos en cualquier momento.
