La principal limitación del corte por chorro de agua de 3 ejes radica en su incapacidad para corregir la divergencia del chorro durante el proceso. A medida que el agua sale de la boquilla a velocidades superiores a Mach 3, el chorro comienza a desestabilizarse, ensanchándose progresivamente a medida que atraviesa el material. En una placa de acero inoxidable de 50 mm de espesor, esta conicidad puede superar los 3-5 grados, creando bordes biselados que requieren rectificado, mecanizado o, simplemente, se desechan.

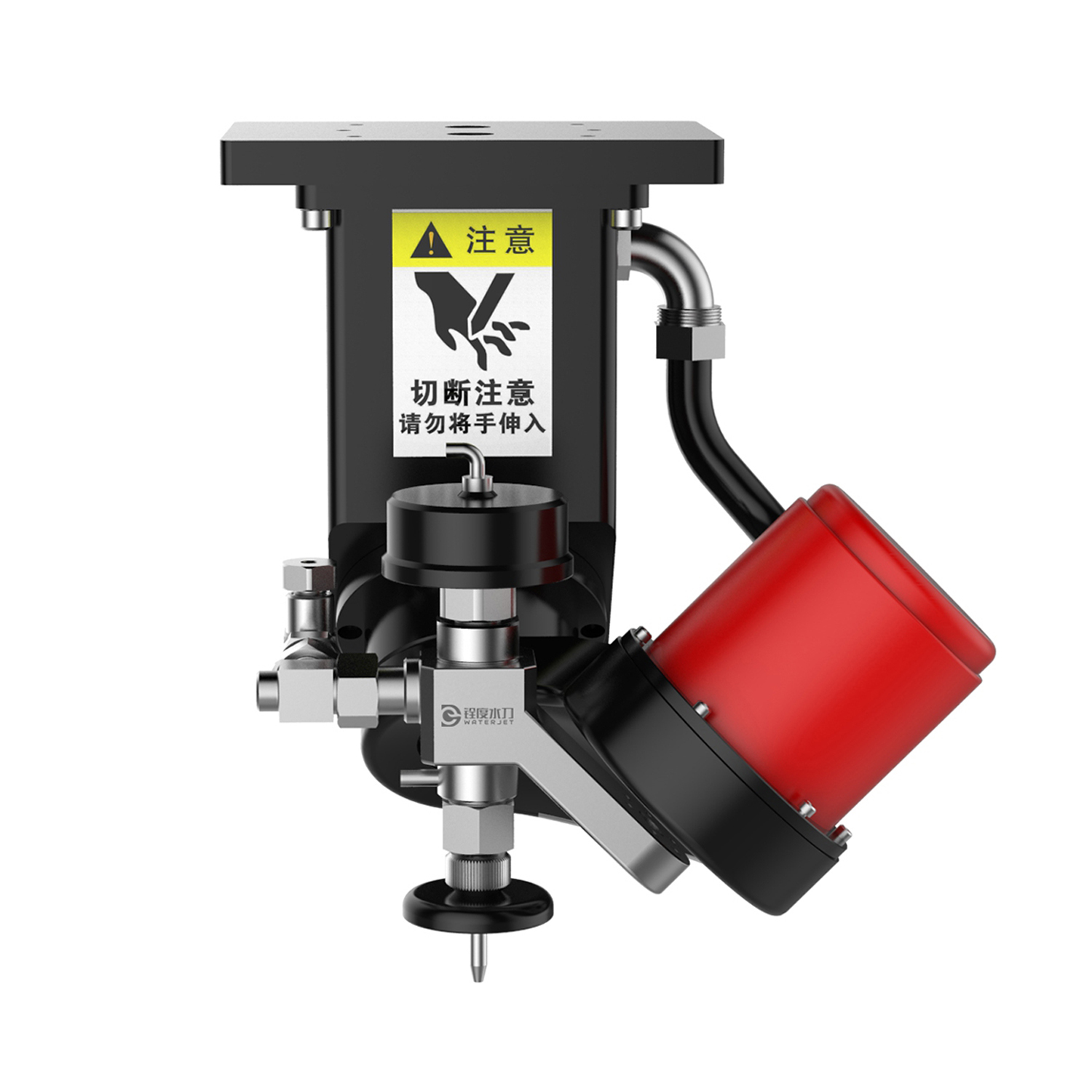

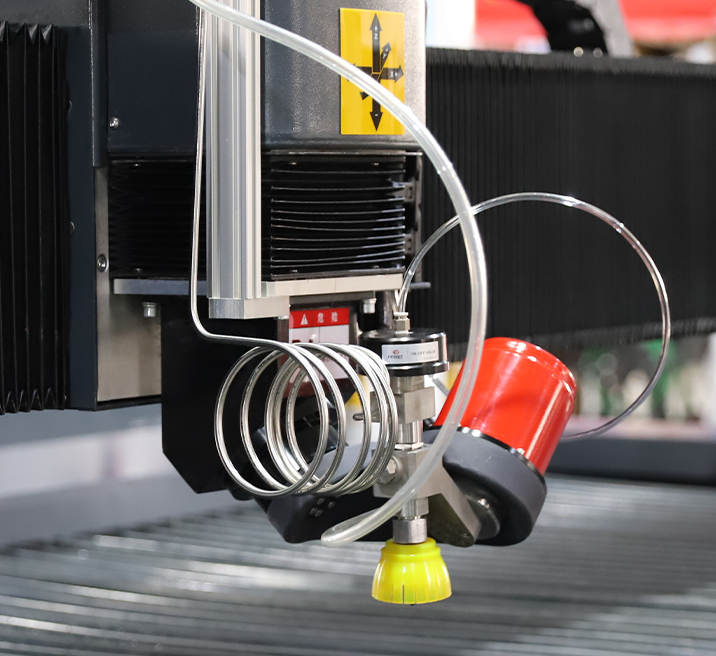

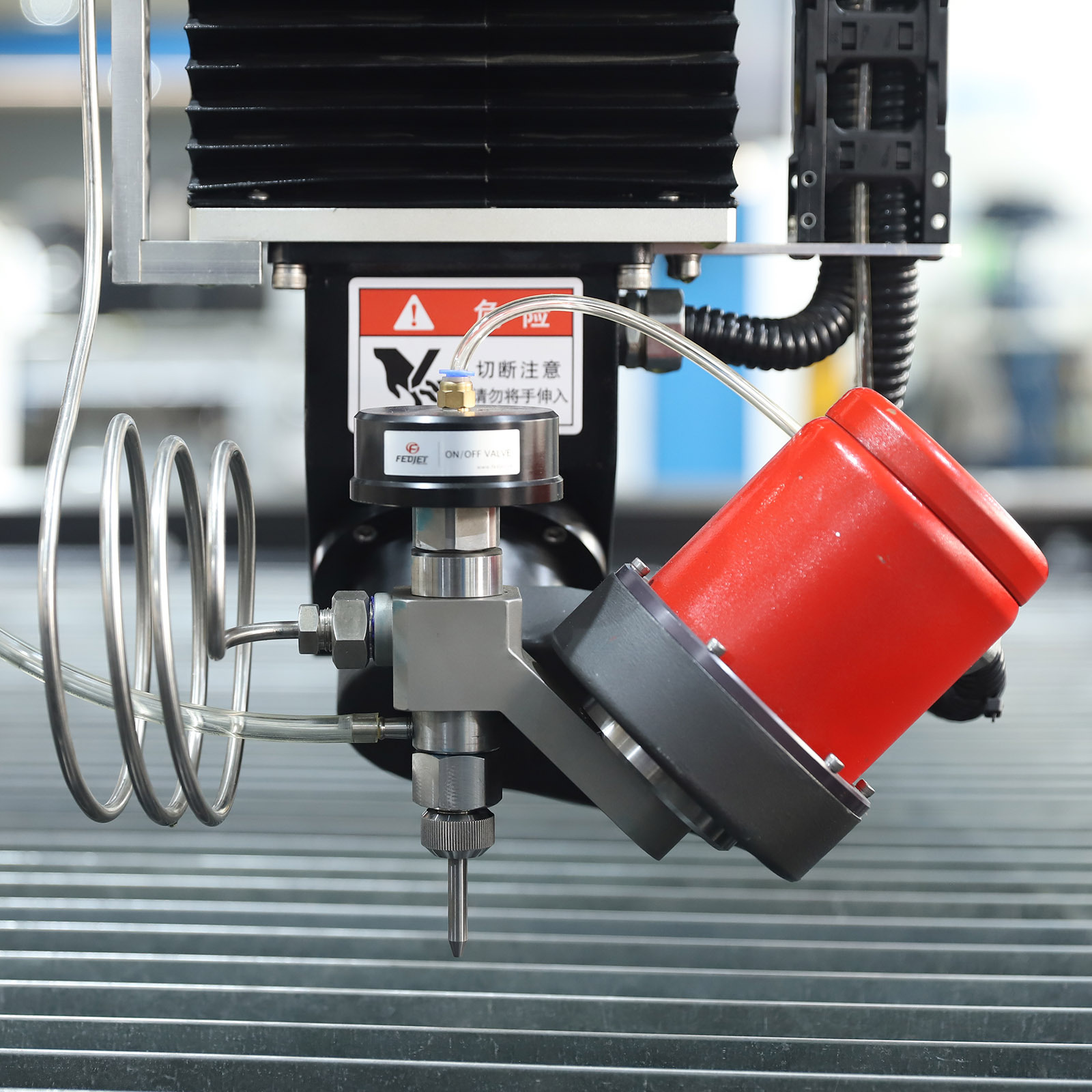

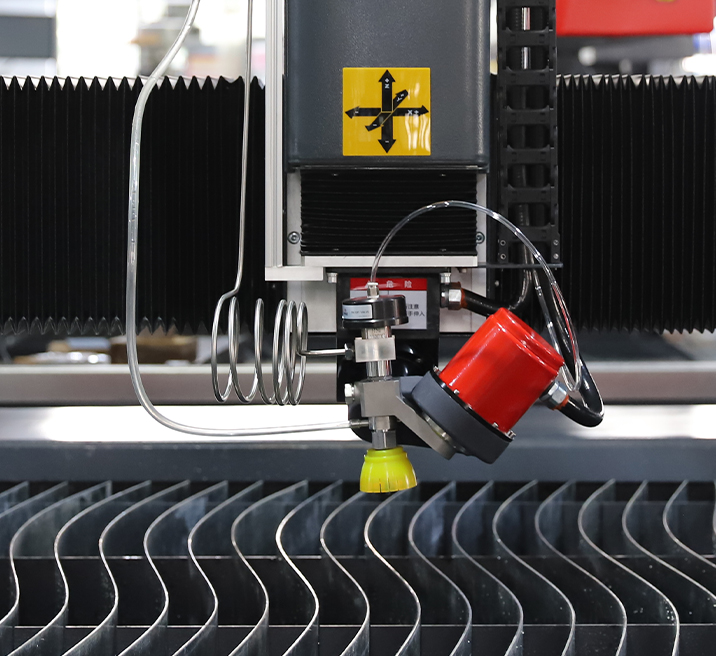

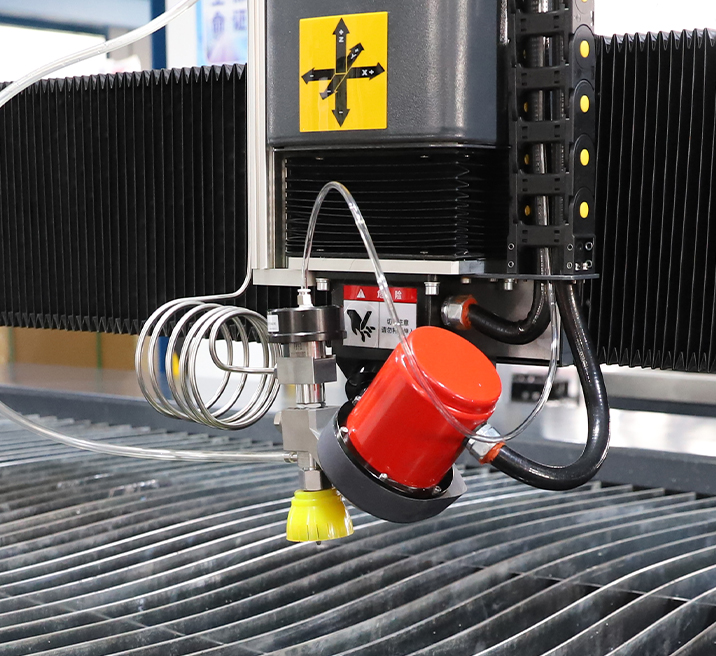

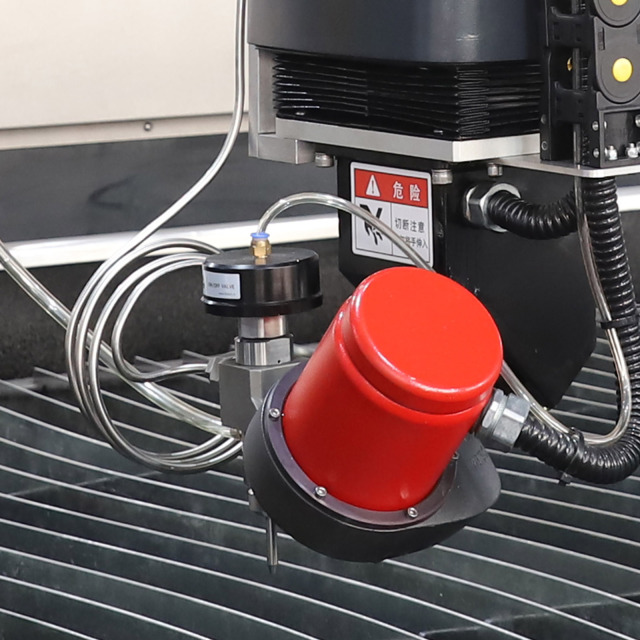

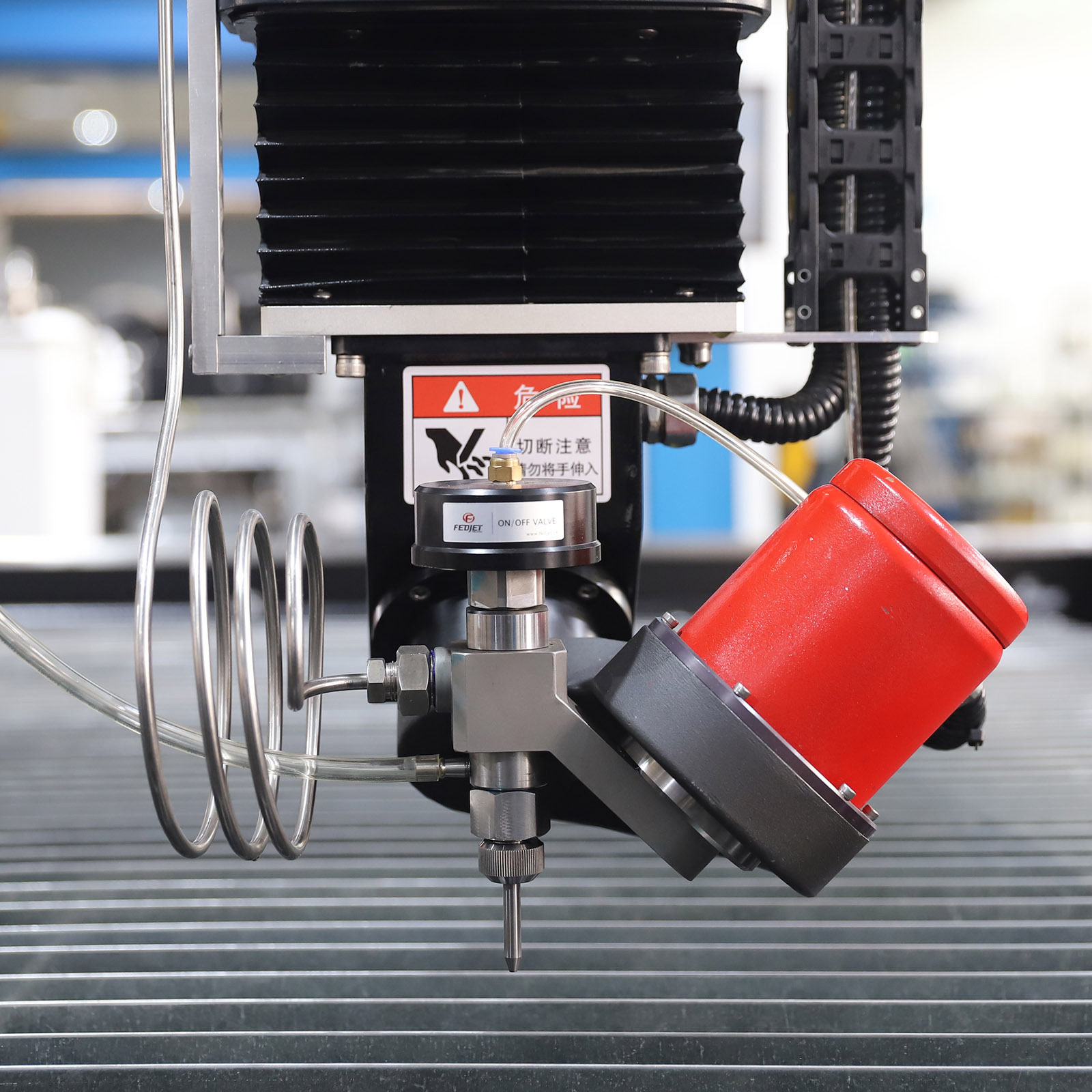

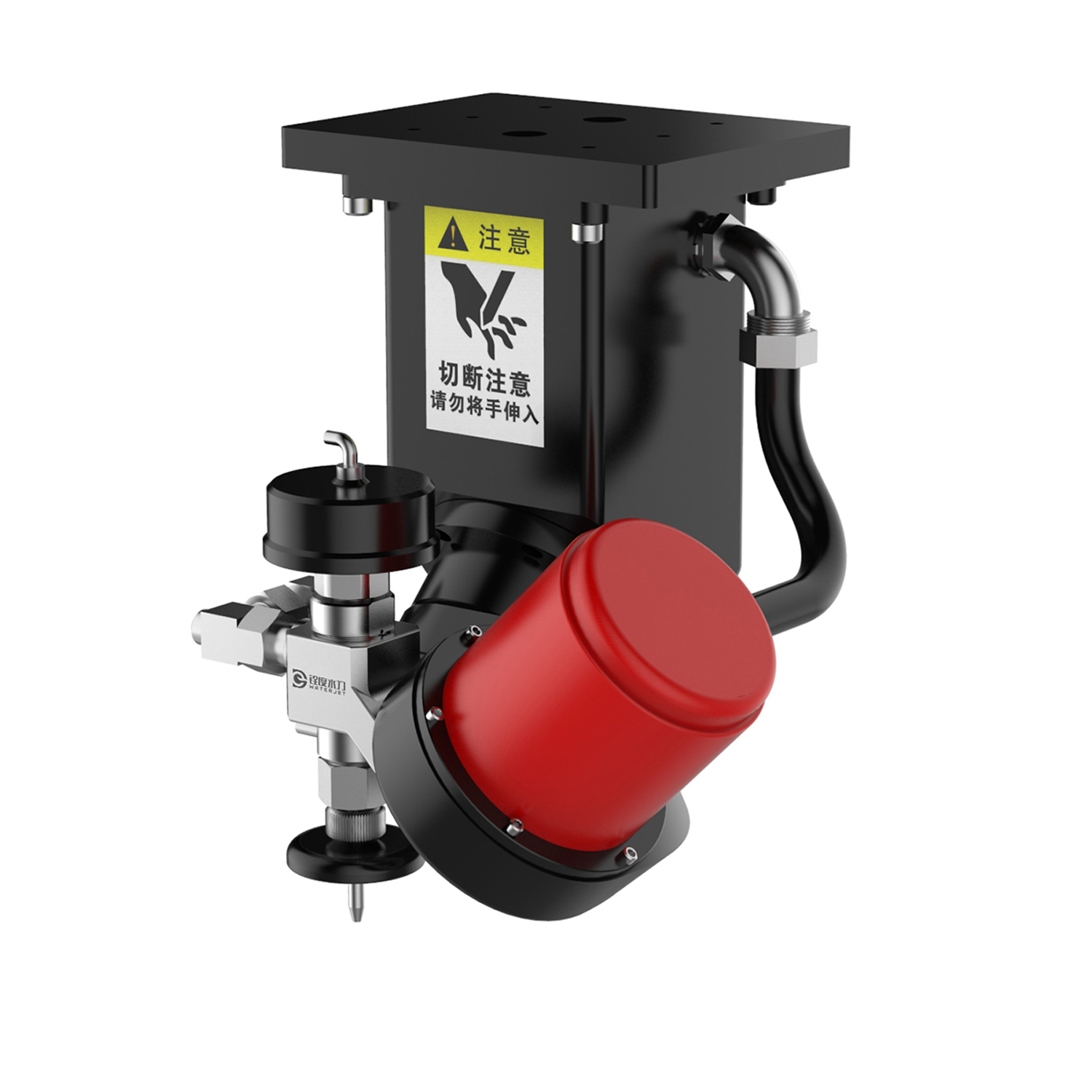

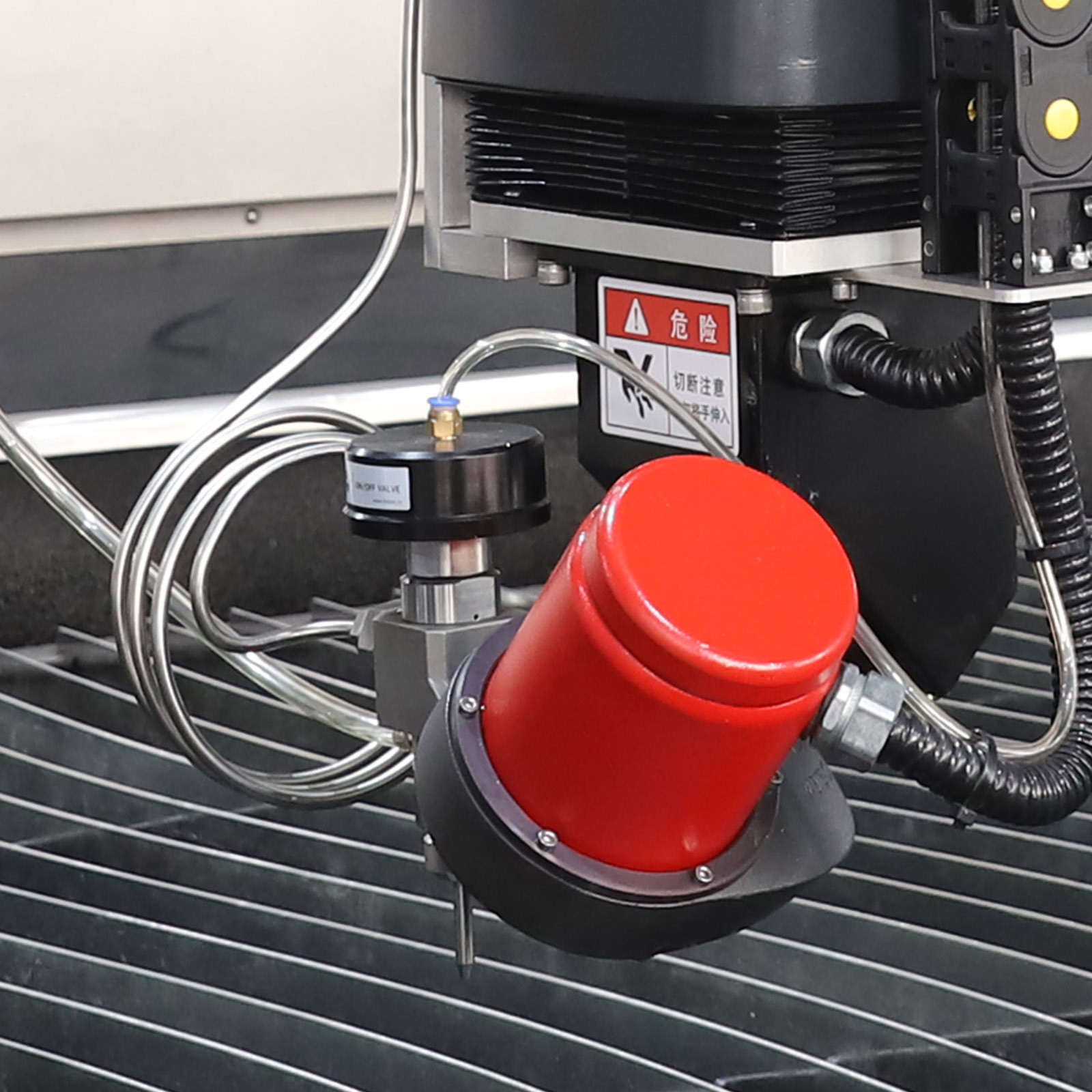

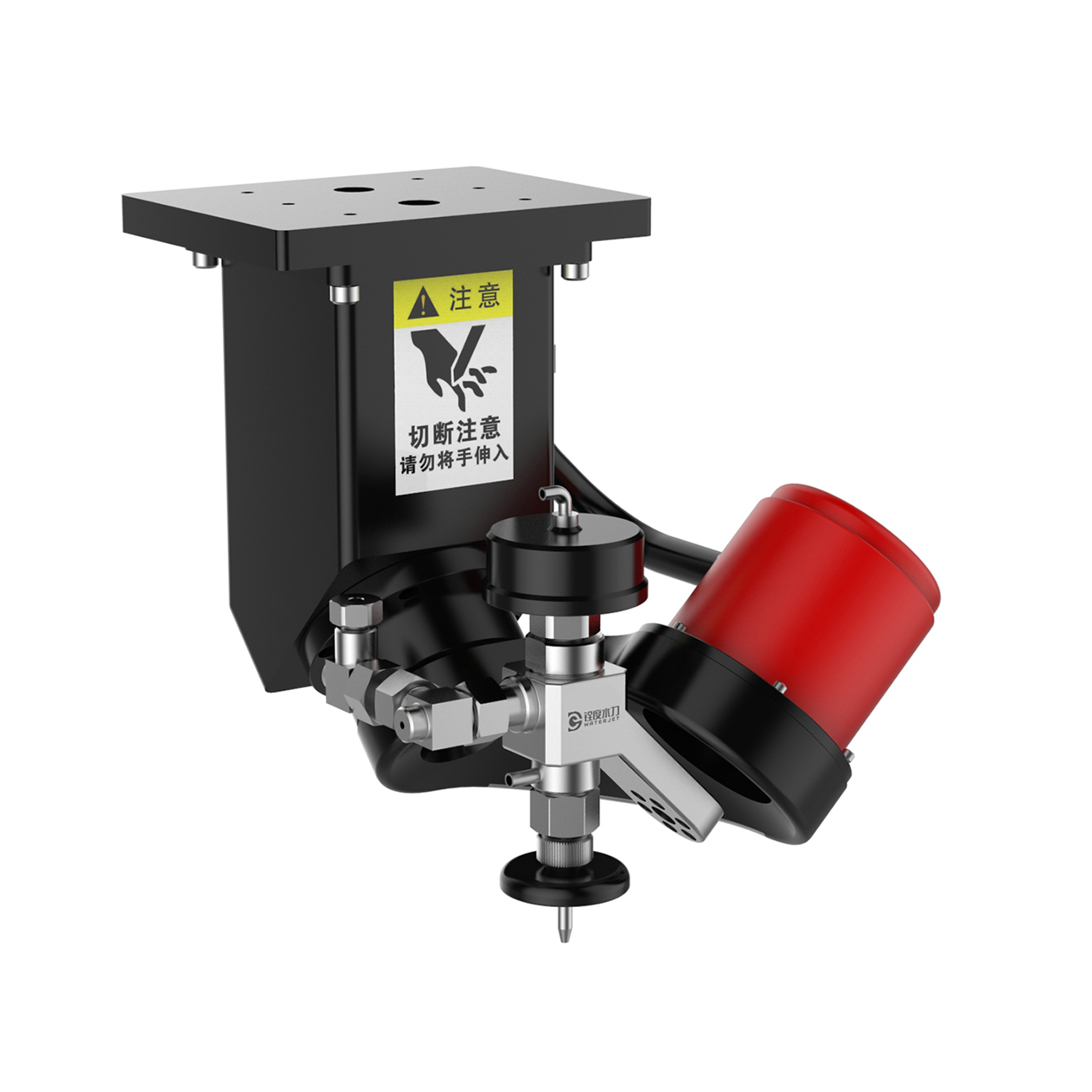

La 5A-Taper10 soluciona este problema mediante la compensación de inclinación de doble eje. El eje A proporciona un giro de ±10° en un plano, mientras que el eje B ofrece ±10° adicionales en el plano perpendicular. Esta combinación permite que el cabezal de corte se incline dinámicamente, manteniendo el chorro de agua perpendicular a la superficie de la pieza durante todo el corte. El sistema se ajusta continuamente en función del espesor del material, la velocidad de corte y los parámetros de presión para mantener una alineación óptima del chorro.
El resultado práctico es una drástica reducción del ángulo de conicidad, a menudo a menos de 0,5° en la superficie de corte. Para los fabricantes que antes consideraban inevitables los biseles de 2-3°, esto representa una mejora trascendental. Las piezas salen del proceso de corte con paredes casi verticales, lo que reduce o elimina las operaciones de mecanizado secundarias que tradicionalmente consumen un tiempo de producción considerable.
| Parámetro |
Especificación |
| Modelo |
N.º 5A-Cónico10 |
| Rango de oscilación del eje A |
±10° |
| Rango de oscilación del eje B |
±10° |
| Dimensiones del contorno |
320 × 290 × 314 mm |
| Peso |
10,5 kg |
| Sistema de control |
Control inteligente de PC i-Telli |
| Materiales objetivo |
Metales, materiales compuestos, piedra, vidrio |
| Compensación de conicidad |
Capacidad de deflexión de hasta 3-5° |
El 5A-Taper10 ofrece diversas aplicaciones en múltiples industrias, con especial fortaleza en los siguientes escenarios:
Fabricación de piedra La producción de encimeras exige una calidad de unión precisa que influye directamente en la percepción del cliente. La fresadora 5A-Taper10 produce juntas a inglete, bordes redondeados y patrones de incrustación complejos con una precisión que minimiza el acabado manual y maximiza la calidad de la unión. El tallado de monumentos y memoriales también se beneficia de un control preciso sobre formas irregulares.
Procesamiento de metales La fabricación de chapas gruesas, componentes de acero estructural y piezas en bruto mecanizadas con precisión aprovechan la compensación de conicidad que hace que el corte por chorro de agua sea competitivo en aplicaciones anteriormente reservadas para métodos de corte térmico. La optimización de parámetros del sistema i-Telli mejora las velocidades de corte en programas ya establecidos.
Materiales compuestos aeroespaciales La combinación de precisión y acción de corte en frío satisface los exigentes requisitos de la fabricación de componentes aeroespaciales. Los paneles reforzados con fibra de carbono, las estructuras de panal y los conjuntos de materiales híbridos se cortan limpiamente sin delaminación ni daños térmicos.
Trabajos artísticos en vidrio Los paneles de vidrieras, los elementos arquitectónicos de vidrio y los elementos decorativos de vidrio requieren la precisión y la delicadeza que ofrece la 5A-Taper10. Los patrones complejos que someterían a los materiales frágiles a un gran esfuerzo durante el corte mecánico se ejecutan con precisión gracias a la tecnología de chorro de agua.
Procesamiento de baldosas cerámicas Las instalaciones cerámicas arquitectónicas, los diseños de azulejos personalizados y las superficies de baños y cocinas con un ajuste preciso se benefician de la exactitud que proporciona la compensación de 5 ejes. Los diseños complejos que antes requerían un corte manual minucioso ahora alcanzan una precisión uniforme.
Para obtener asesoramiento técnico sobre la integración del cabezal 5A-Taper10 en su entorno de producción, evalúe sus desafíos específicos en cuanto a materiales, requisitos de tolerancia y objetivos de rendimiento. La combinación de compensación de conicidad comprobada, control inteligente y un diseño físico práctico posiciona a este cabezal como una opción de actualización atractiva para talleres que buscan la máxima precisión en el corte por chorro de agua.
